Profileuses Double ou Triple Pont
Un vrai économiseur d’espace
Une ligne de profilage de tôle prend un espace considérable dans l’atelier de production entre la machine qui est longue et la sortie de la machine qui doit avoir l’espace de produire des tôles longues.
Lorsque l’espace disponible devient un frein au développement de l’entreprise, les machines de profilage double et triple pont Profiilikeskus permettent d’ajouter de nouveaux produits au portfolio en économisant l’espace au sol de l’usine de production.
Passer d’un profil à l’autre est un jeu d’enfant
La feuille de métal sortant de la dérouleuse est placée sur la table d’entrée et est bloquée entre les rouleaux couverts de caoutchouc. Lors de la sélection du profil à produire, la table d’entrée va monter ou descendre pour se positionner au niveau des rouleaux de formage correspondants. En même temps, la table d’empilage va en faire de même.
Le passage d’un profil à l’autre ne nécessite qu’une dizaine de secondes. La pré-cisaille intégrée à la table d’entrée permet lors du changement de profil de découper le dernier morceau du profil à changer à l’entrée de la machine au lieu de la sortie. Grâce à cela, il n’y a aucune perte de matériel lors du changement de profil ou de bobine.
L’automate de contrôle à écran tactile permet de facilement sélectionner le profil à produire. L’automate peut également être connecté à l’ERP de l’usine pour envoyer les commandes et assurer un suivi en temps réel de la production.
Deux ou trois profils sur la même machine
La machine intègre deux ou trois jeux de rouleaux de formage placés sur un étage ou pont (ou étage) de la machine, une par profil. Les profils peuvent être sélectionnés par le client. Profiilikeskus fabriquera la machine sur la base des dessins de profil du client et de ses souhaits en termes d’épaisseurs de tôle à travailler.
La machine est divisée en plusieurs sections dont chacune est équipée de ses propres moteurs électriques. Ceci permet de minimiser le stress sur les axes et chaînes et permet de maximiser la fiabilité tout en minimisant les besoins en entretien.
Une table d’empilage polyvalente
Lorsque les profils sortent de la machine vers la table d’empilage, ils sont tenus par des brosses souples qui s’assurent que le produit ne plie pas sous son propre poids et ne se raye pas. Une fois la découpe effectuée, les brosses s’écartent pour laisser tomber la plaque produite sur la table d’empilage. La table d’empilage descend automatiquement au fur et à mesure de la production pour s’assurer qu’aucun produit ne tombe de trop haut.
Lorsque le lot de production est terminé, la table d’empilage le soulève au-dessus des brosses pour qu’il puisse facilement être récupéré avec un chariot élévateur ou un pont roulant. Si l’usine est équipée d’une ligne d’emballage dans la continuité de la machine, il est également possible d’équiper la table d’empilage d’un convoyeur pour transférer automatiquement les lots de production prêtes.

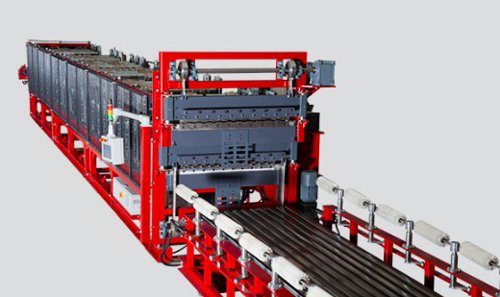

Machine de profilage double-pont

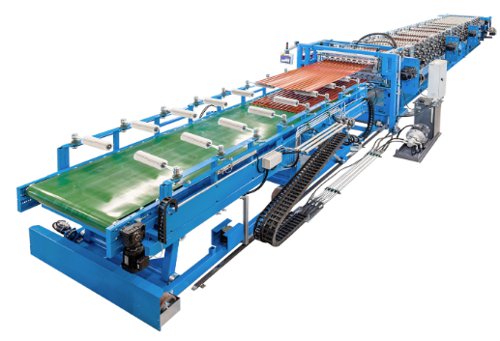

Machine de profilage triple-pont

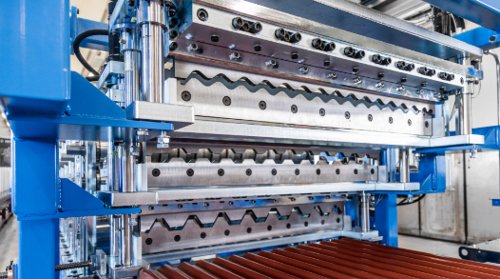

Chaque profil sur les machines double et triple pont disposent de leur propre cisaille

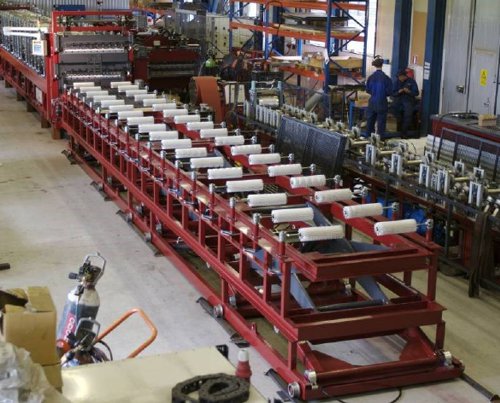

La table d’empilage permet de faire des lots de production nettes et de les sortir facilement de la machine
